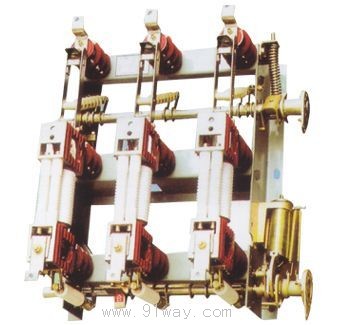

ZFN16-12系列户内交流高压真空负荷开关产品详细说明：

概述

ZFN16-12型户内交流高压负荷开关-熔断器组合电器(以下简称“系列开关”)是我厂自行设计研制而成的。性能达到GB3804-90《3-63KV交流高压负荷开关》和IEC420《交流高压负荷开关-熔断器组合电器》(1990版)国际标准及国家标准（报批稿）的要求，具有开断安全可靠、电寿命长、可频繁操作，开断转移电流时，基本不需要维护，具有明显隔离断口等优点。负荷开关-熔断器组合电器还具有保护变压器过载，防止设备缺相运行功能。

用途

ZFN16-12系列开关适用于额定电压6-12KV三相交流50Hz的电网中，作为开断负荷电流、过载电流及短路电流之用，特别适用于无油化，不检修及频繁操作要求的场所。本产品可配合CS6-Ⅰ型操作机构及CS□手动操作机构。

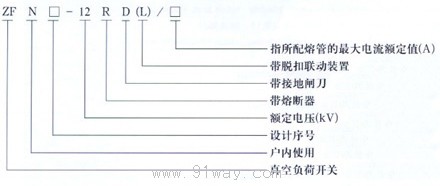

ZFN16-12系列户内交流高压真空负荷开关型号含义


使用环境条件
a、海拔不超过1000米；
b、周围空气温度 上限 +40oC 下限-25oC；
c、相对湿度：日平均值不大于95%，月平均值不大于90%；
d、周围空气应不受腐蚀性或可燃性气体、水蒸汽等明显污染；
e、无经常性的剧烈运动；

序号	名称	单位	参数
1	额定电压	KV	12
2	最高工作电压	KV	12
3	额定频率	Hz	50
4	额定电流	A	630
5	额定有功负载开断电流	A	630
6	额定闭环开断电流	A	630
7	5%额定有功负载开断电流	A	31.5
8	额定电缆充电开断次数	A	10
9	额定电容开断电流	A	400
10	额定空载变压器开断电流	A	6000KVA 变压器空载电流
11	1min 工频耐受电压（有效值）对地、相间、真空断口/隔离断口	KV	42/48
12	全波雷电冲击耐受电压（峰值）对地、相间、真空断口/隔离断口	KV	75/85
13	额定短时耐受电流(热稳定)	KV/S	20/3
14	额定峰值耐受电流(动稳定)	KA	50
15	额定短路关合电流	KA	50
16	额定电流开断次数	次	10000
17	机械寿命	次	10000
18	触头允许磨损累计厚度	mm	3
19	分合闸操作力矩（力）	Nm/(N)	175(350)

2、负荷开关-熔断组合电器的技术参数见下表：

序号	名称	单位	参数
1	额定电压	KV	12
2	最高工作电压	KV	12
3	额定频率	Hz	50
4	熔断器最大额定电流	A	125	200
5	额定转移电流	A	2000	3150
6	熔断器触发开关的分闸时间	ms	35±5
7	额定短路开断电流（预期有效值）	KA	31.5
8	额定短路关合电流（预期峰值）	KA	80
9	1min 工频耐受电压（有效值）对地、相间、真空断口/隔离断口	KV	42/48
10	全波雷电冲击耐受电压（峰值）对地、相间、真空断口/隔离断口	KA	75/85
11	熔断器撞击器输出能量	J	2-5

3、组合电器所配熔断器的技术参数（见下表）

型号	额定电压	熔断器额定电流	额定开断电流	熔体额定电流
SDLAJ	12	40	50	6.3,10,16,20,25,31.5,40
SFLAJ		100		50,63,71,80,100
SKLAJ		125		125

4、真空灭弧室装配调整的技术参数（见下表）

序号	项目	单位	参数
1	触头开距	mm	8+1
2	触头形程	mm	3+1
3	平均合闸速度	m/s	0.6±0.2
4	平均分闸速度	m/s	1±0.2
5	三相触头分、合闸不同期性	ms	≤2
6	触头合闸弹跳时间	ms	≤2
7	带电体之间及相对地距离	mm	≥125
8	上、下支架主回路电阻	μΩ	≤60

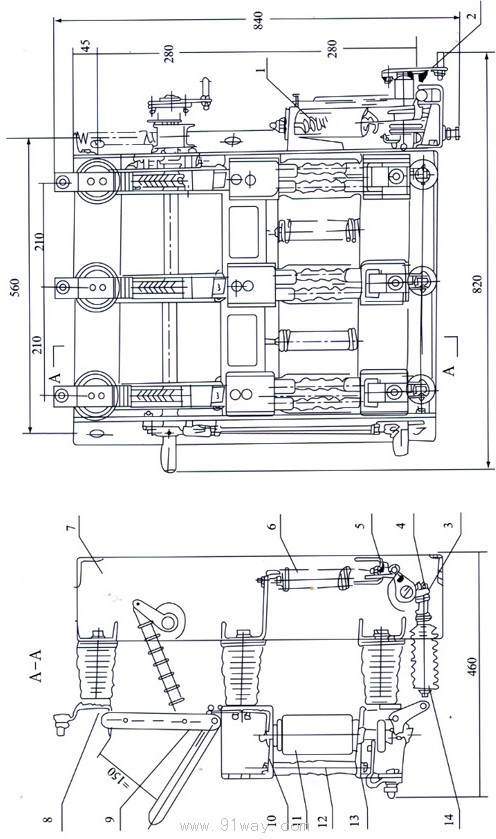

外形图

1、合闸弹簧
2、操动机构
3、导向套
4、调节螺套
5、分闸缓冲垫
6、分闸缓接簧
7、支架
9、绝缘子
10上支架
11、真空灭弧室
12、绝缘保持架
13、下支架
14绝缘推拉杆

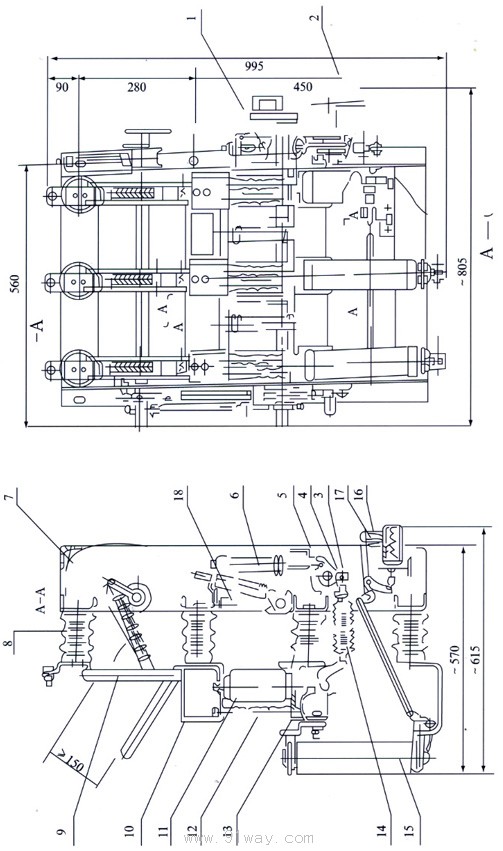

1、合闸弹簧
2、操动机构
3、导向套
4、调节螺栓
5、分闸缓冲垫
6、分闸接簧
7、支架
8、绝缘子
9、隔离刀
10、上支架
11、真空灭弧室
12、绝缘保持架
13、下支架
14、绝缘推拉杆
15、熔管
16、螺杆
17、螺母
18、接地刀

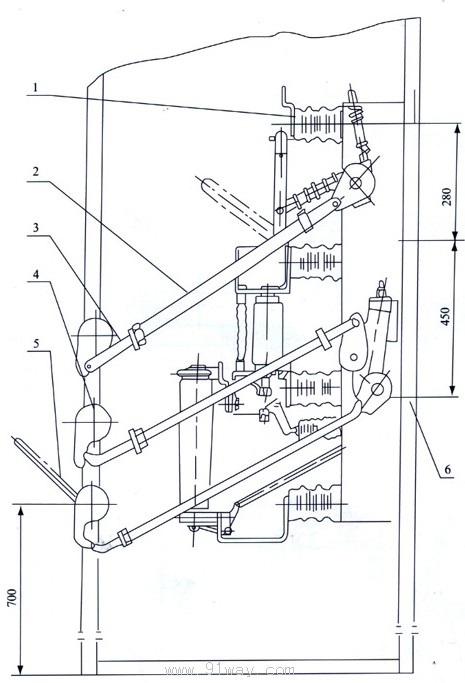

1、组合电器
2、Φ20钢管（用户自备）
3、弯连接
4、操动机构
5、操动手柄
6、连接
