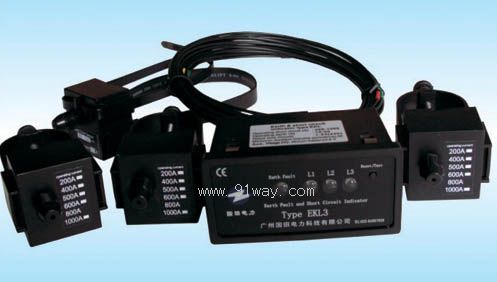

EKL3型短路及接地故障指示器是用来检测短路及接地故障的设备。在环网配电系统中，特别是大量使用环网负荷开关的系统中，如果下一级配电网络系统中发生了短路故障或接地故障，上一级的供电系统必须在规定的时间内进行分断，以防止发生重大事故。通过使用本产品，可以标出发生故障的部分。维修人员可以根据此指示器的报警信号迅速找到发生故障的区段，分断开故障区段，从而及时恢复无故障区段的供电，可节约大量的工作时间，减少停电时间和停电范围。

设计：

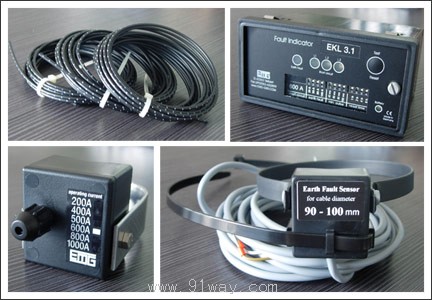

短路及接地故障指示器由以下部分构成：
三个短路故障传感器
一个接地故障传感器
一个读数仪表
连接导线是电缆和/或光缆
读数仪表装在一个塑料盒中，读数仪表中配有时间复位电路及赋值电路接地故障由一个闪光的LED灯指示，每根电缆上的短路故障由一个闪光的LED灯指读数仪表配有测试/复位按钮每一个传感器由塑料外壳和检测短路及接地故障引起脉冲电流的线圈组成,根据传感器不同的版本，连接导线或固定于传感器上，或由光纤插接传感器，外壳采用注塑成型并满足IP使用条件。光纤可在传感器和读数仪表之间通过高压区安全传送数据，这种光纤由PMMA制造，其有效长度达10米.
主要技术参数:
短路故障动作电流：150A－1500A
接地故障动作电流：10A-100A
精确度：±10％
环境温度：-25～+70℃
环境湿度：+40℃相对湿度≤95％
功率：待机 ≤0.01mA；指示 ≤0.5mA
电源提供：锂电池 3.6V/2.25Ah
自动复位时间：7Sec-2h-4h-8h可设置，其它设置可预订
输出继电器触点容量： 230V AC 1A / 125VDC 1A / 30VDC 2A
尺寸(W×H×D)
面板安装类读数仪表：92×46×63mm
表面安装类读数仪表：92×140×42mm
传感器
短 路 传 感 器：38×38×26mm
接地故障传感器：38×38×26mm

EKL产品功能特点:
1、 短路报警指示：短路传感器时刻检测供电线路中电流，当其值达到或超过短路电<流启动报警整定值时(此值可根据用户要求出厂前整定)，短路传感器发出报信号主机通过光纤接收到此信号后，产生报警指示信号(指示灯快闪)。
2、 接地报警指示：当接地传感器检测到接地线路中电流达到或超过接地电流启动报警不足定值时(此值可根据用户要求出厂前整定)，发了报警信号，主机通过电缆或光纤接收到此信号后，产生相应的报警指示信号(指示灯快闪)。
3、 电池低电量报警指示：当指示器内电池电压从3.6V降至2.7V时，产生报警信号，以提示维修人员更换电池。
4、 报警信息远传：指示器主机可根据不同报警指示信号驱动相应继电器动作，用以进行信号 的远程传输。
5、 自动复位：当指示器产生报警后，在整定的时间内，若无人工进行复位，指示器可自动进行复位。
6、 测试及复位：当指示器产生报警且故障消除后(指示灯慢闪)，此时可通过按下指示器主机面板上的按钮清除报警状态。在正常状态下(无报警信号)，可按偏住前面板的按钮并保持1秒，面板上的短路、接地报警指示灯闪烁，故障远传继电器吸合，说明工作状态正常，在变成慢闪后(2秒后)再按此钮可恢复成常态。
