EKL4型短路及接地故障指示器产品详细说明：

EKL4型短路及接地故障指示器是用来检测短路及接地故障的设备。在环网配电系统中，特别是大量使用环网负荷开关的系统中，如果下一级配电网络系统中发生了短路故障或接地故障，上一级的供电系统必须在规定的时间内进行分断，以防止发生重大事故。通过使用本产品，可以标出发生故障的部分。维修人员可以根据此指示器的报警信号迅速找到发生故障的区段，分断开故障区段，从而及时恢复无故障区段的供电，可节约大量的工作时间，减少停电时间和停电范围。

EKL4型短路及接地故障指示器主要技术参数:
短路故障动作电流：80A－1500A
接地故障动作电流：20A-200A
精确度：±10％
环境温度：-25～+70℃
环境湿度：+40℃相对湿度≤95％
功率：待机 ≤0.01mA；指示 ≤0.5mA
电源提供：锂电池 3.6V/2.25Ah
自动复位时间：7Sec-2h-4h-8h可设置，其它设置可预订
输出继电器触点容量： 230VAC 1A / 125VDC 1A / 30VDC 2A
尺寸(W×H×D)
读数仪表：
面板安装类读数仪表：92×46×63mm
表面安装类读数仪表：76×140×42mm
传感器 ：
短 路 传 感 器：40×43×26mm
接地故障传感器：40×43×26mm
以下是EKL4与EKL3型相比较之改进或优点：

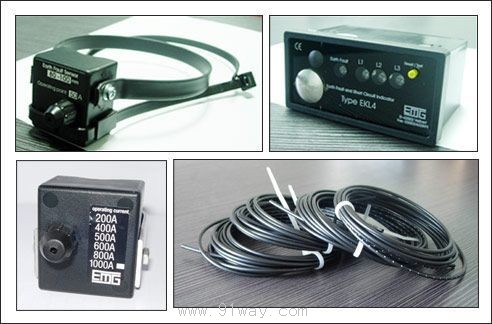

1.短路及接地故障指示器构成：
三个短路故障传感器
一个接地故障传感器
一个读数仪表
四条光缆
EKL4型短路及接地故障指示器突出特点是传感器和读数仪表之间的所有连接全部经由光缆。这是一个优点，因为传感器可以直接安装在非屏蔽电缆区域。结果是屏蔽不一定通过框架，可独立通过钢带。这种方式为短路和接地故障提供了普通应用。
2.操作电流的调节，复位时间的调节以及电池的更换都可以不必打开盒子直接操作。
