PK40系列多通道信号隔离器产品详细说明：

应用范围
PK40系列信号隔离器用于对现场仪表的各类信号调整、隔离，并转换成计算机、DCS、PLC等能接受的标准信号或用户指定的特殊信号。该隔离器多路信号输入、对应多路隔离信号输出.输入,输出,电源三方全隔离.抗干扰能力强，精度高，导轨安装。具有极高的性价比，工作十分可靠和稳定，可以与单元组合仪表及DCS、PLC等系统配套使，在油田、石化、制造、电力、冶金等行业的重大工程中有着广泛应用。

主要技术参数

1．系统传输准确度：±0.2%×F·S
2．温度漂移：25ppm/℃
3．输入阻抗：电流：250Ω；电压：500KΩ
4．电流输出允许外接的负载阻抗：电流输出时<600Ω；电压输出允许外接负载>10K
5．绝缘电阻：电源、输入、输出之间大于等于100MΩ（500VDC）
6．输入/输出/电源隔离电压：≥3000V.dc/min
7．供电电源：DC24V（反接保护）
8．工作温度：工业级标准-20～+70℃，相对湿度：10-90％RH（40℃时）
9．外形尺寸：长x宽x高：72mmx87mmx62mm
10.安装：35mm标准导轨卡装

选型指南

产品设计号				说明
PK-40	X	X	X	多通道信号隔离器
通 道 数	2			两通道
	3			三通道
	4			四通道
	5			五通道
输 入 信 号		1		1：0-1V
		2		2：0-5V
		3		3：1-5V
		4		4：0-10V
		5		5：0-10mA
		6		6：0-20mA
		7		7：4-20mA
输 出 信 号			1	1：0-1V
			2	2：0-5V
			3	3：1-5V
			4	4：0-10V
			5	5：0-10mA
			6	6：0-20mA
			7	7：4-20mA

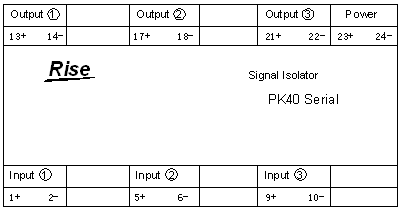

PK40系列多通道信号隔离器接线示意图：
