产品名称：

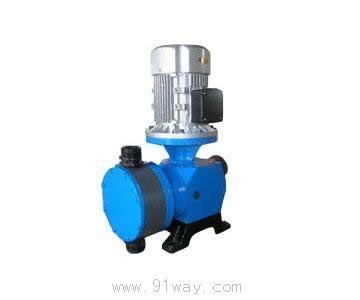

JMZ系列精密计量泵

型号规格：

放大图片

产品类别：

常规产品 -- 泵阀管件 -- 计量泵

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916950330

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

JMZ系列精密计量泵产品详细说明：

JMZ系列精密计量泵

可调计量范围：0-560L/H
最大压力范围：0-0.6MPa
驱动方式：电机驱动
控制方式：手动、自动控制(可接收4-20mA信号来调节流量)

1、铸铝壳体，散热性能高，整体重量轻，适用各种酸碱药液，无毒无味。
2、采用偏心曲轴机构。
3、接触介质泵头为PVC、可选PTFE、及不锈钢材质。
4、性价比高，普遍适用于，压力要求不高的水处理行业。
5、在泵运行或停止时也可任意调节流量也可定量输出。
6、隔膜为多层复合结构压制而成，第一层超韧性Teflon耐酸薄膜，第二层EPDM弹性橡胶，第三层厚度3.mm SUS304支撑铁芯，第四层采用强化尼龙纤维补强，第五采用EPDM弹性橡胶完全包履，可有效提升隔膜使用寿命。

JMZ型隔膜式计量泵材质:

泵头部位材料	工作条件
计量泵头：聚氯乙烯、SUS304、SUS316、聚四氟乙烯	环境温度： -30℃―+90℃
计量阀：聚氯乙烯、SUS304、SUS316、聚四氟乙烯	电机：二相三相
阀球：二氧化硅、SUS304、SUS316、陶瓷	功率：25W 80W
密封：聚四氟乙烯、聚氯乙烯	防护等级：IP54

JMZ型隔膜式计量泵性能参数:

型号	流量 (L/H)	压力(MPa)	冲次（MIN-1）	进出口径（mm）	重量(KG)
JMZ-180/0.5	180	0.5	48	DN15	25
JMZ-280/0.5	280	0.5	72	DN15
JMZ-360/0.4	360	0.4	96	DN25
JMZ-450/0.4	450	0.3	144	DN25
JMZ-560/0.4	560	0.3	144	DN25

JMZ型隔膜式计量泵(外型尺寸)

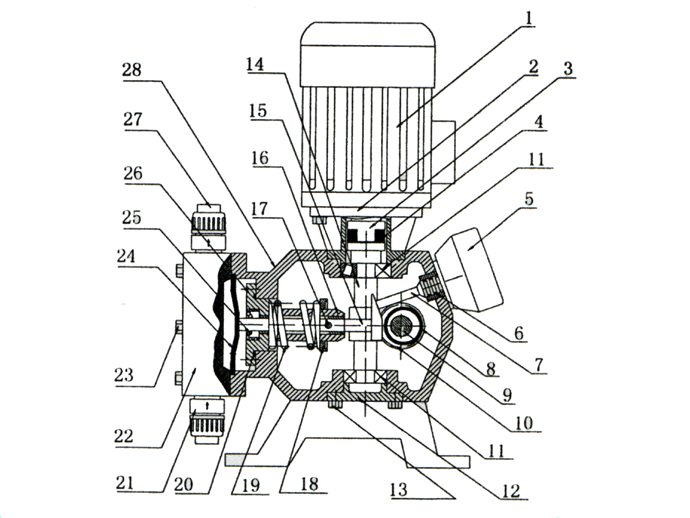

JMZ隔膜式计量泵结构说明

序号	零件名称	序号	零件名称	序号	零件名称	序号	零件名称
1	电机	8	偏心轮轴承	15	顶杆	22	泵头
2	电机座	9	主轴	16	导向轴套	23	螺栓
3	电机联轴节	10	蜗轮	17	键	24	膜片
4	橡胶缓冲块	11	轴承	18	弹簧座	25	油封
5	调节手轮	12	轴承盖	19	弹簧	26	油封座
6	密封圈	13	螺丝	20	密封圈	27	出水阀总成
7	调节顶杆	14	蜗杆	21	进水阀总成	28	泵体

JMZ型隔膜式计量泵（结构说明）

JMZ隔膜式计量泵结构说明

序号	零件名称	序号	零件名称	序号	零件名称	序号	零件名称
1	电机	8	偏心轮轴承	15	顶杆	22	泵头
2	电机座	9	主轴	16	导向轴套	23	螺栓
3	电机联轴节	10	蜗轮	17	键	24	膜片
4	橡胶缓冲块	11	轴承	18	弹簧座	25	油封
5	调节手轮	12	轴承盖	19	弹簧	26	油封座
6	密封圈	13	螺丝	20	密封圈	27	出水阀总成
7	调节顶杆	14	蜗杆	21	进水阀总成	28	泵体

JMZ系列精密计量泵（示意图）
