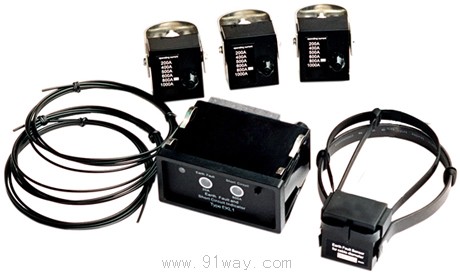

EKL1型故障指示器概述：

短路及接地故障指示器是用来检测短路及接地故障的设备。在环网配电系统中，特别是大量使用环网负荷开关的系统中，如果下一及配电网络系统中发生了短路故障或接地故障，上一级的供电系统必须在规定的时间内进行分断，以防止发生重大事故。通过使用本产品，可以标出发生故障的部分。维修人员可以根据此指示器的报警信号迅速找到发生故障的区段，分断开故障区段，从而及时恢复无故障区段的供电，可节约大量的工作时间，减少停电时间和停电范围。
EKL系列接地和短路故障显示器包含型号：EKL1、EKL2、EKL3、EKL4。

EKL产品功能特点:

1、 短路报警指示：短路传感器时刻检测供电线路中电流，当其值达到或超过短路电流启动报警整定值时(此值可根据用户要求出厂前整定)，短路传感器发出报警信号，主机通过光纤接收到此信号后，产生报警指示信号(指示灯快闪)。
2、 接地报警指示：当接地传感器检测到接地线路中电流达到或超过接地电流启动报警不足定值时(此值可根据用户要求出厂前整定)，发了报警信号，主机通过电缆或光纤接收到此信号后，产生相应的报警指示信号(指示灯快闪)。
3、 电池低电量报警指示：当指示器内电池电压从3.6V降至2.7V时，产生报警信号，以提示维修人员更换电池。
4、 报警信息远传：指示器主机可根据不同报警指示信号驱动相应继电器动作，用以进行信号 的远程传输。
5、 自动复位：当指示器产生报警后，在整定的时间内，若无人工进行复位，指示器可自动进行复位。
6、 测试及复位：当指示器产生报警且故障消除后(指示灯慢闪)，此时可通过按下指示器主机面板上的按钮清除报警状态。在正常状态下(无报警信号)，可按偏住前面板的按钮并保持1秒，面板上的短路、接地报警指示灯闪烁，故障远传继电器吸合，说明工作状态正常，在变成慢闪后(2秒后)，再按此钮可恢复成常态。

EKL1型故障指示器主要技术参数:
o 短路故障动作电流：150A－1500A
o 接地故障动作电流：10A-100A
o 精确度：±10％
o 环境温度：-25～+70℃
o 环境湿度：+40℃相对湿度≤95％
o 功率：待机 ≤0.01mA；指示 ≤0.5mA
o 电源提供：锂电池 3.6V/2.25Ah
o 自动复位时间：7Sec-2h-4h-8h可设置，其它设置可预订
o 输出继电器触点容量： 230V AC 1A / 125VDC 1A / 30VDC 2A
o 显示盒尺寸：96(W)×49(H)×88(D)mm
o 显示器面板开孔尺寸：92(W)×44(H)mm
o 传感器尺寸：40(W)×40(H)×27(D)mm

防护等级：显示器 IP40 传感器 IP65
