产品名称: FZW-15型户外交流高压真空负荷隔离开关
型号规格: FZW-15型户外交流高压真空负荷隔离开关
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 户外高压负荷开关
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 江苏
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
FZW-15型户外交流高压真空负荷隔离开关产品详细说明:
一、概述
FZW-15型户外交流高压真空负荷隔离开关是依据GB3804.1-90《3-63kV交流高压负荷开关》和GB1985-89《交流高压隔离开关和接地开关》等国家标准,吸收国外同类产品特点,并结合我国国情,在行业专家指导下研制而成。该产品可开断额定电流、关合短路电流,而且有明显的断开点,负荷分断,电源隔离性能非常可靠。可配手动机构,也可配电动机构(电动机构也具备手动功能),既可就地操作,也可远方操作。

二、使用条件
1、海拔不超过1000m;
2、周围空气温度:上限+40度,下限-40度
3、风压不超过700Pa
4、地震烈度不超过8度
6、覆冰厚度不大于4mm
7、不适用于有易燃、易爆、化学腐蚀及剧烈振动的场所
8、支柱绝缘子污秽等级:普通型为0级,耐污型按要求

三、开关的主要特点
1、开关的结构是在隔离开关基础上附加真空灭弧装置,所以不但具有负荷开关功能,而且具有隔离开关的功能。
2、开关在开断过程中,开断的速度是靠灭弧装置中的快速机构保证,故开断的
速度不受手动或电动机构操动速度的影响。
3、开关整体结构简单,关键的灭弧装置为整体结构,更换方便。
4、可频繁操作,几乎无维修。
5、可电动,可手动,可近控,可远控,可无线遥控。

四、遵循的标准
FZW-15型户外交流高压真空负荷隔离开关的技术条件符合国家标准GB3804.1-xx,3~36kV交流高压负荷开关和GB/T11022-1999高压开关设备和控制设备标准的共用技术要求。

五、1开关型号及含义

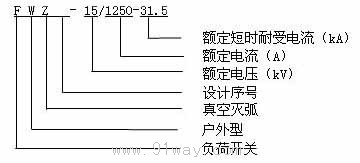

FZW-15型户外交流高压真空负荷隔离开关型号说明
2使用环境与条件
a.环境空气温度±40℃以内;
b.污秽等级:爬电距离≥900mm
c.海拔高度不超过3000米;
d.风压不超过700Pa(相当于风速34米/秒);
e.在高湿度期内温度急降时可以凝露;
f.无火灾、爆炸、化学腐蚀的场所;
g.无经常性的剧烈振动,地震烈度不超过8度。

六、FZW-15型户外交流高压真空负荷隔离开关主要技术数据

序号
项 目
单 位
参 数
1
额定电压
kV
15
2
额定电流
A
1250
3
工频耐压(1分钟)
真空灭弧室断口(电寿命前、后)
kV
50
相间、相对地(干试)
kV
95
(湿试)
kV
85
隔离断口(干试)
kV
110
(湿试)
kV
95
4
雷电冲击耐压
相间、相对地
kV
185
隔离断口
kV
215
5
额定短路关合电流(峰值)
kA
31.5
6
关合和开断电流次数
42
7
额定动稳定电流(峰值)
kA
80
8
4秒热稳定电流(有效值)
kA
31.5
9
额定电缆充电开断电流
A
10
10
机械寿命
10000

负荷隔离开关的主要机械特性

序号
项 目
单 位
参 数
1
触头开距
mm
14±1
2
触头超程
mm
2±0.5
3
三相分合闸不同期
ms
≤5
4
每相回路直流电阻
μΩ
≤160
5
分闸时间
s
8±2
6
合闸时间
s
8±2

七、主要结构及工作原理
三相整体经支柱绝缘子安装在同一底架上,主要由真空灭弧室、底架部分,绝缘子,主导电回路部分、传动部分等组成。基座部分由型钢焊接,表面经热镀锌处理而成;主导电回路主要由主触头、弧触头、触头座和导电板组成。全部为电解铜加工而成,表面经特殊防腐处理;传动部分由传动轴、绝缘拉杆、拐臂等组成,除绝缘拉杆为电瓷外,其余均为热镀锌体;真空灭弧室由真室泡、弧触头(叉形触头)、快速机构组成,真空灭弧室下部与开关静触头侧固定联结,叉形触头以活动轴的方式固定在真空灭弧室上部。
1、FZW-15型户外交流高压真空负荷开关外形尺寸(点击查看)图

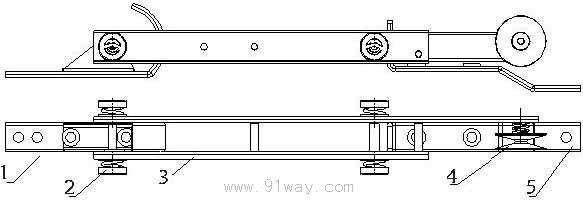

2、主导电回路见图:真空负荷隔离隔离开关中间触头(630A-1250A)

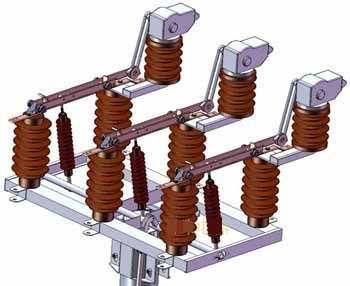

FZW-15型户外交流高压真空负荷隔离开关安装图

1右出线板2触头弹簧3主导电板4弧触头5左出线板
特点说明:
1左右出线板材质为T2紫铜,封闭抗氧化处理抗氧化处理,表面镀银
2弹簧1Cr18Ni9Ti不锈钢表面亮化处理
3接触部位为圆弧"线接触"结构,接触压力均匀,自净性能好,长期运行频繁动作安全可靠。

八、工作原理
操作机构把操作力通过拐臂传递给负荷隔离开关本体,负荷隔离开关本体通过底架部分的传动轴转动使负荷隔离开关分合闸。负荷隔离开关合闸时动触头先与弧触头(叉形触头)接触后施转带动真空灭弧室内快速机构使真室泡快速闭合(此时开关主回路动静触头未接触),回路电流接通,继续旋转一定角度后,动静触头接触,主导电回路接通,完成合闸动作。分闸时动触头刀片与静触头刀片脱离,电流途径为动触头刀片-叉形触头-真室泡-接线板。当继续分闸到一定位置时,真空灭弧室快速机构动作使电弧熄灭在真室泡内,负荷电流分断完成分闸过程。见图7:

九、包装运输和保存
包装方式为木箱,机构本体、随机附件、文件(产品合格证、使用说明书)均包装在一个木箱内。产品到达目的地后若不立即安装,须放在防雨、干燥、通风场所,若长期存放应定期检查。

十、随机文件及订货须知
1、随机文件包括开关说明书、产品合格证和装箱单各一份。
2、订货时请说明产品型号、额定电压、操作机构型号和辅助开关极数。
FZW-15型户外交流高压真空负荷隔离开关
