PRG-1000检测端及操作端隔离式安全栅(回路供电)产品详细说明：

产品描述
PRG-1000是一款无源检测端及操作端通用隔离安全栅,本产品不需辅助电源,用户按需要可将双通道中任何一个回路选用为检测端方式或操作端方式,并且无需本安接地,使用极为方便。检测端方式接二线制变送器,操作端方式接阀门定位器、电气转换器。

主要技术规格

型号命名方式:
PRG-1000-口⇒1：单通道 2：双通道
电源电压:24V回路供电
安全栅内部功耗：200mW (包括内部负载电阻）
检测端方式（危险侧）
输入电流:4-20mA
变送器配电电压:
最高电压≤25V(30V回路供电,4mA输出) 最低电压≥14V(24V回路供电,20mA输出）
配电电源内部负载阻抗:302Ω
输出信号:4-20mA（安全侧）
操作端方式（危险侧）
输出电流:4-20mA
电压跌落：9V（电流20mA时及302Ω内部负载电阻）
输入电流:4-20mA（安全侧）

性能指标
绝缘强度：本安端/非本安端2500Vac/1分钟
输出精度：0.1% F.S（操作端方式）
0.2% F.S（检测端方式）
温度漂移：±0.01%/℃
工作温度： -20～+60℃
现对湿度：35%～85% RH
贮存温度：-40℃～+80℃

结构及外形尺寸
产品结构：35mm导轨卡装
ABS外壳材料
插拔式端子
外形尺寸：22.5×114.5×99（mm）
整机重量：120g

产品特点
无需独立电源，检测、操作通用，符合EMC标准
安装场所
周围空气中应不含对铬、镍、银镀层起腐蚀作用的介质
适用现场及设备
0区、1区、2区，ⅡA、ⅡB、ⅡC危险区
通道1：阀门定位器，电/气转换器
通道2：二线制变送器
安全防爆认证参数
国家防爆电气产品质量监督检验中心(CQST)
防爆标志：[EXia]（ⅡC）
认证参数：端子（5.6和7.8）
Uo :28V Io :93mA
Po :675mW Um:250V
IIC:Co=0.05uF, Lo=0.45mH
IIB:Co=1.65uF, Lo=1.3mH
IIA:Co=3.3uF, Lo=2.8mH

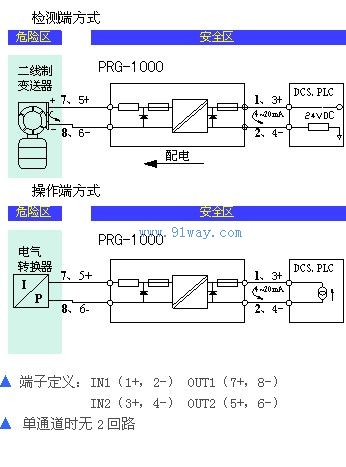

接线图

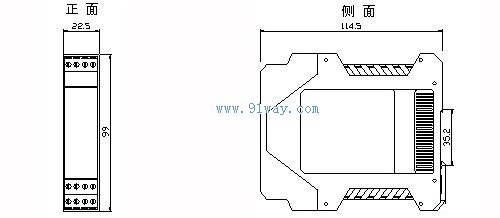

外形尺寸图（mm）
