PRG-1200-H操作端隔离式安全栅产品详细说明：

PRG-1200-H操作端隔离式安全栅适用于智能（HART）阀门定位器、电/气转换器等，从安全侧把标准4mA~20mA电流信号传输到危险侧，驱动现场的执行机构工作。同时HART 数字信号在安全侧和危险侧之间双向通信，可以用HART手操器在安全侧和危险侧对智能（HART）阀门定位器、电/气转换器等进行操作。该产品需要独立供电，（电源、输入与输出间全隔离）。

主要技术规格
工作电源：20V-35Vdc
通道数：单通道
功耗：约1.5W（24V供电，20mA输出时）
输入信号范围：4mA~20mAdc，HART数字信号
输出信号范围：4mA~20mAdc，HART数字信号
允许输出负载能力：0-650Ω
性能指标
绝缘强度:本安端/非本安端间2500Vac/分钟
非本安端间1000Vac/1分钟连续
输出精度：0.1% F.S
温度漂移：0.01% F.S/℃
工作温度：-20℃～+60℃
相对温度：35%～85%RH
贮存温度：-40℃～+80℃
结构及外形尺寸
产品结构:35mm导轨卡装式，
ABS外壳材料，
插拔式端子
外形尺寸:22.5×114.5×99（mm）
整机重量：150g

产品特点
接智能（HART）阀门定位器、电/气转换器，HART双向通信隔离传输，符合EMC标准
安装场所
周围空气中应不含对铬、镍、银镀层起腐蚀作用的介质
适用现场及设备
0区、1区、2区，ⅡA、ⅡB、ⅡC危险区，适用于智能（HART）阀门定位器、电/气转换器
安全防爆认证参数 国家防爆电气产品质量监督检验中心(CQST)
防爆标志：[EXia]（ⅡC）
认证参数：端子（9.10间）
Um = 250V Uo = 28V Io = 93mA
Po = 0.65W Lo = 2.4mH Co = 0.05uF

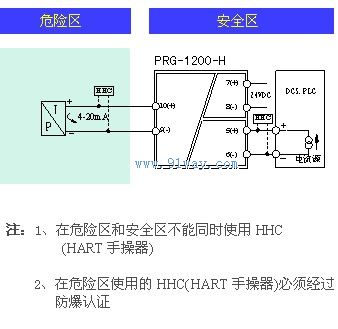

接线图

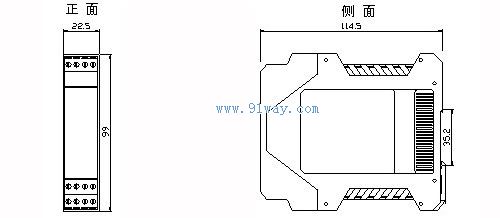

外形尺寸图（mm）
