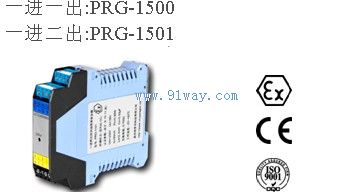

产品描述
PRG-1500/1501热电偶/毫伏隔离式安全栅将现场热电偶/毫伏信号转换成一路或两路标准的4mA～20mADC电流信号隔离传输到安全侧，这是一款智能化的安全栅，具有冷端自动补偿功能，通过计算机或设定器可对热电偶毫伏的型号、量程范围等进行设定.

主要技术规格
电源电压：20V-35Vdc供电
通道数：PRG-1500单通道 PRG-1501单输入双输出
功耗：约1.8W（24V供电，20mA输出时）
输入信号类型：热电偶毫伏信号
输入信号范围：对应的热电偶测量范围
信号量程范围：用户订货时指定或自行组态
输出信号范围：4mA～20mAdc
允许输出负载能力：0-650Ω
报警指示：低量程报警，L报警指示灯亮
高量程报警，H报警指示灯亮
故障报警，L、H报警指示灯同时亮
冷端补偿精度：±1℃(-40℃～85℃)

性能指标
绝缘强度:本安端/非本安端间2500Vac/分钟 非本安端间1000Vac/1分钟
输出精度：0.1% F.S
温度漂移：0.01% F.S/℃
工作温度：-20℃～+60℃
相对湿度：35%～85%RH
贮存温度：-40℃～+80℃

结构及外形尺寸
产品结构:35mm导轨卡装，
ABS外壳材料，
插拔式端子
外形尺寸:22.5×114.5×99（mm）
整机重量：150g

产品特点
ⅡC防爆等级，符合EMC标准，宽范围供电，可插拔冷端补偿端子，可组态设置（热电偶类型，量程）

安装场所
周围空气中应不含对铬、镍、银镀层起腐蚀作用的介质
适用现场及设备
J、K、T、E、S、B、N、R热电偶；毫伏信号
安全防爆认证参数
国家防爆电气产品质量监督检验中心(CQST)
防爆标志：[EXia]（ⅡC）
认证参数：端子（9.10）
Um = 250V Uo = 8.4V Io = 4mA
Co = 6.8uF Lo = 100mH Po = 8.4mW

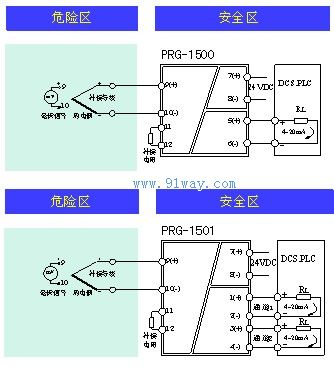

PRG-1500/1501热电偶/毫伏隔离式安全栅接线图

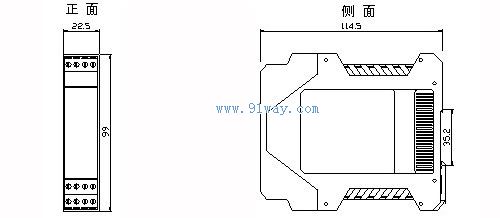

外形尺寸图（mm）
