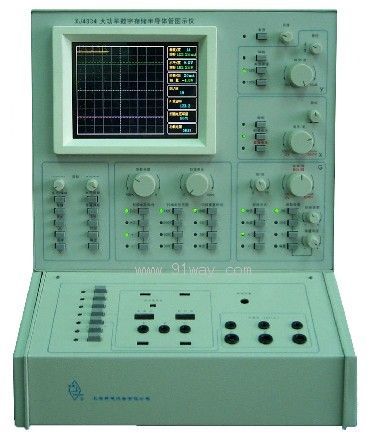

XJ4834/4833型大功率数字存储半导体管图示仪产品详细说明：

XJ4834/4833型大功率数字存储半导体管图示仪是新一代数字化测量仪器，具有最大400A/200A的集电极电流和1000V的集电极扫描电压输出。
采用大电流脉冲、采样、存储等技术，满足对大功率半导体管特性进行图示、参数测量。能对大功率
半导体管特性进行分析、参数挑选、配对等，并具有计算机接口、可打印输出, 并可将测试结果存储、
调用、打印。

1. 具有存储功能，存储的特性曲线可存储、调用、打印;
2. 具有控制件档级预置、调用功能;
3. 能从显示屏上读出面板档级值，能用游标读出有关测试结果;
4. 具有单次测试、可变周期测试方法;
5. 具有USB接口;
6. 采用6.4英寸(640×480)TFT彩色液晶屏;
7. 具有20A以下的标配夹具，大电流设有专用引出端

XJ4834/4833型大功率数字存储半导体管图示仪主要技术指标

1.集电极扫描电源

方式	高电压方式		大电流方式（脉冲）
峰值功率	3W	30W	300W	3000W
集电极峰值电流	25mA	0.25A	10A	400A
最大峰值电压	1000V	200V	50V	30V

脉冲宽度：250µs±10%
2. 集电极电流范围(Ic)
10µA～50A/div 按1.2.5进制分21档
10µA～0.5A/div 误差≤±3%
1A～50A/div 误差≤±5%
3. 集电极电压范围(Vc)
50mV～100V/div 按1.2.5进制分11档
50mV～10V/div 误差≤±3%
20V～100V/div 误差≤±5%
4. 基极信号
阶梯电流范围(IB)
2µA/级～2A/级 按1.2.5进制分19档
2µA/级～50mA/级 误差≤±3%
0.1A/级～2A/级 误差≤±5%
阶梯电压范围(VB)
50mV～2V/级 按1.2.5进制分6档，各档误差≤±3%
5. XJ4834/4833型大功率数字存储半导体管图示仪其他特性
阶梯级数 0～10级连续可调
阶梯极性 正或负
6. 显示系统 6.4英寸TFT彩色液晶屏
7. 接 口 USB接口
8. 一般性能
使用电源: AC220V/50Hz
视在功率: 约400VA
外形尺寸: 325B×395H×630Dmm
重 量: 约30kg
