产品名称: |

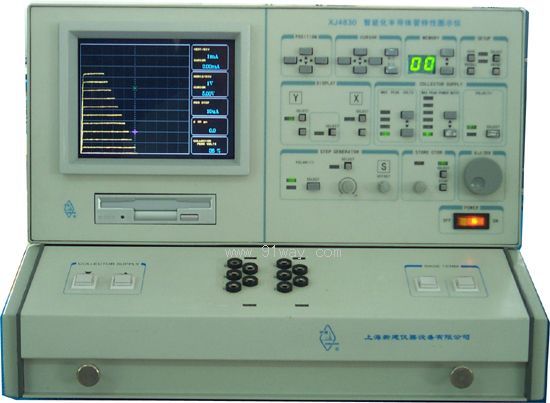

XJ4830型智能半导体管特性图示仪
|
|
型号规格: |
|
放大图片 |
|
产品类别: |
常规产品 -- 仪器仪表
-- 晶体管特性图示仪 |
|
参考价格: |
厂价直销 |
|
产品品牌: |
国产 |
|
产品产地: |
上海 |
|
可供数量: |
批量 |
|
供货周期: |
现货(或电询) |
|
|
|
|
产品简介: |
|
XJ4830型智能半导体管特性图示仪产品详细说明:
XJ4830型智能半导体管特性图示仪为先进的智能仪器
测试开关智能控制,各种控制开关测试条件可预置、测试结果可存盘、可打印输出,并可适用PC机显示被测器件特性曲线。
综合的存储能力
被测器件的各种特性曲线可编辑存储在机内硬盘或软盘中,可随时调用。并可同时显示二簇特性曲线,便于用户对被测器件的比较和配对。
自动光标测量
提供光标测量方式,用CRT读出,显示测试档级、测试值、β、gm及集电极峰值电压输出百分比。
友好的人机界面
最大可能的方便用户控制操作,采用彩色LCD显示。
XJ4830型智能半导体管特性图示仪主要技术指标
集电极扫描信号
输出电压范围及电流容量0~10V 50A0~60V 5A
0~350V 1A0~2000V 0.1A
基极阶梯信号
阶梯电流1μA/级~0.5A/级,按1、2、5进制共18档
阶梯电压0.1V/级~2V/级,按1、2、5进制共5档
Y轴偏转系数
集电极电流1μA/div~5A/div,按1、2、5进制共21档
X轴偏转系数
集电极电压50mV/div~200V/div,按1、2、5进制共12档
基极电压0.5V/div~2V/div,按1、2、5进制共5档
一般性能
使用电源AC 220V/50Hz
显示面7英寸彩色LCD显示
分辨率640×480
视在功率约80VA(非测试状态)
约300VA(最大功率)
外形尺寸415B×315H×720Dmm
重量约37Kg
