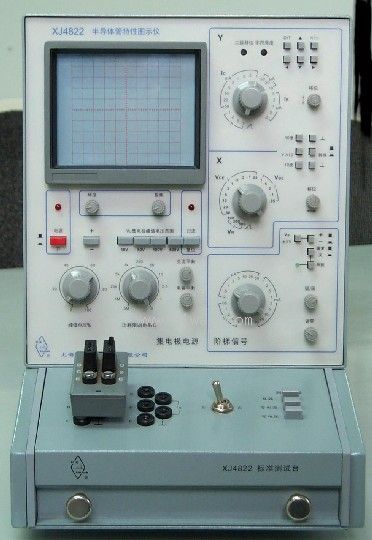

XJ4822,XJ4822B型CRT读出半导体管特性图示仪产品详细说明：

XJ4822,XJ4822B型CRT读出半导体管特性图示仪外观新颖，技术先进，操作方便，能对各类二极管、三极管、场效应管等静态参数测试。光标测量数字读出给用户带来方便，二簇曲线显示对器件各类参数配对尤为方便。测试大功率器件时，可采用单次方式。配3KV测试台后Vc可达3KV。
光标测量，字符读出，使各种静态参数包装β、Gm均可光标测量字符读出。
双族显示用于对各种参数配对
最大测试功率近100W
阶梯电压±10V＋△VB±5V内阻低特别适宜大功VMOS管测试
最大VC达3000V（选购件）
过流报警断电

XJ4822,XJ4822B型CRT读出半导体管特性图示仪主要技术指标

集电极电流范围 （IC）10μA/div～1A/div 按1、2、5进制分16档
二极管电流范围 （IR）0.2μA/div～5μA/div 按1、2、5进制分5档
IC、IR倍率 ×0.1
集电极电压范围 （VC）0.05V/div～50V/div 按1、2、5进制分10档
基极电压范围 （VB）0.05V/div～1V/div 按1、2、5进制分5档
二极管电压范围 （VR）100V/div～500V/div 按1、2、5进制分3档
阶梯电流范围 （IB）0.02μA/step～50mA/step 按1、2、5进制分16档
阶梯电压范围 （VB）0.05V/step～1V/step 按1、2、5进制分5档

集电极电压档级 0～10V、0～50V、0～100V、0～500V每档连续可调
功耗限止电阻0～500k 按1、2、5进制分11档±10%
CRT字符读出垂直Y：显示A/div (IC、IR)
水平X：显示A/div (VC、VR、VBE)
阶梯S：显示A/step (IB\VB)
在按键按D状态下，移动游标“+”读出ID、VD
在按键按T状态下，移动游标“×”读出β、Gm
一般性能
使用电源 AC 220V/50Hz
视在功率 约80VA
外形尺寸240B×360H×590Dmm
重量 约17kg
注：XJ4822B无光标测量，字符读出功能，其他性能、指标与XJ4822相同。
