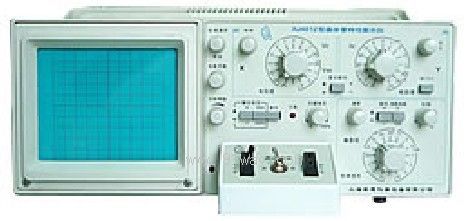

XJ4812型半导体管特性图示仪产品详细说明：

XJ4812型半导体管特性图示仪用于测量各种半导体管特性曲线和静态参数的测量仪器，是新一代便携式图示仪。整机采用新颖电路设计技术，具备外形轻巧，操作简便，性能稳定可靠，性价比高的特点，能满足大部分半导体器件的测试要求。

XJ4812型半导体管特性图示仪适合工厂生产线、大专院校教学实验和电子设备维修等领域使用。

集电极扫描信号
输出电压范围及电流容量0～50V 2A，
0～500V 50mA，正、负连续可调
功耗限制电阻0～100KΩ连续可调
容性电流≤1μA（500V时）
基极阶梯信号
阶梯电流5μA/级～10mA/级
阶梯电压0.05V级～0.5V/级
每簇级数0～10
串联电阻0、10KΩ
Y轴偏转系数
集电极电流10μA/div～0.2A/div
倍率×0.1 1μA/div
X轴偏转系数
集电极电流0.05V/div～50V/div
基极电压0.05V/div～0.5V/div
一般性能
使用电源AC220V/50Hz
视在功率约80VA
外形尺寸330B×140H×400Dmm
重量9.5kg
