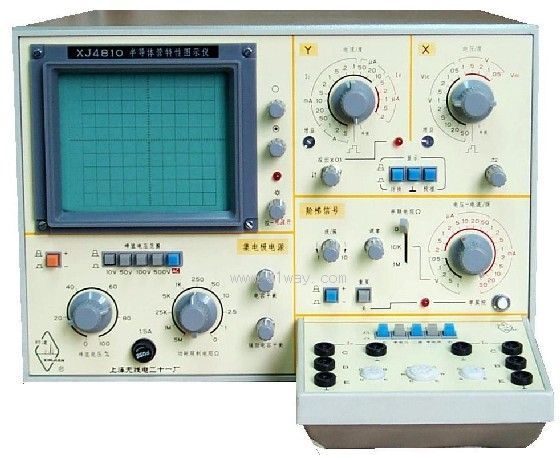

XJ4810,XJ4810A型半导体管特性图示仪产品详细说明：

XJ4810,XJ4810A型半导体管特性图示仪采用示波管显示半导体器件的各种特性曲线，并测量其静态参数。本仪器具有二簇曲线显示，双向集电极扫描电路，可以对被测半导体器件的特司长进行对比分析，便于对管或配件配对。

XJ4810,XJ4810A型半导体管特性图示仪IR测量达200nA/div，配备扩展装置后，VC可达3KV；可测试CMOS及TTL门电路传输特性；可对场效应管进行配对或对管测试；可测试三端稳压管特性。

集电极扫描信号
输出电压范围及电流容量
0～5V10A（XJ4810A）0～10V5A
0～50V1A0～100V0.5A
0～500V0.1A
基极阶梯信号
阶梯电流0.2μA/级～50mA/级，分17档(XJ4810)
0.2μA/级～100mA/级，分18档(XJ4810A)
阶梯电压0.05V级～1V/级，分5档(XJ4810)
0.1V级～2V/级，分5档(XJ4810A)
Y轴偏转系数
集电极电流10μA/div～0.5A/div，分15档(XJ4810)
10μA/div～1A/div，分16档(XJ4810A)
二极管电流0.2μA/div～5μA/div，分5档
倍率×0.1
X轴偏转系数
集电极电压0.05V/div～50V/div，分10档
0.05V/div～1V/div，分5档
二族显示
二簇曲线左右分列显示并可左右位移
一般性能
适应电源AC220V±10% 50Hz±4%
视在功率约50VA（非测试状态）
约80VA(最大功率)
外形尺寸320B×220H×400Dmm
重量17kg
