BBM60系列塑壳式断路器产品详细说明：

1、适用范围

BBM60系列塑壳式断路器(以下简称断路器)，是本公司采用国际先进设计、制造技术研制、开发的新型断路器之一。其额定绝缘电压为800V，适用于交流50Hz(60Hz)，额定工作电压690V及以下(直流250V及以下)，额定工作电流至1250A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载、短路和欠电压保护装置，能保护线路和电源设备不受损坏。
断路器按照其额定极限短路分断能力(Icu)的高低，分为C型(基本型)、L型(标准型)、M型(较高分断型)、H型(高分断型)四类。该断路器具有体积小、分断高、飞弧短(部分规格零飞弧)、抗振动等特点，更是陆地及船舶使用的理想产品。

本断路器可垂直安装(即竖装)，亦可水平安装(即横装)。
本断路器产品执行下列标准：
IEC 947-1及GB14048.1总则
IEC 947-2及GB14048.2低压断路器
IEC 947-4及GB14048.4接触器和电动机起动器
IEC 947-5.1及GB14048.5机电式控制电路电器

2、主要技术参数

海拔高度2000m以下。
周围介质温度不高于+40℃(对船用产品为+45℃)和不低于-5℃。
能耐受潮湿空气的影响。
能耐受盐雾、油雾的影响。
能耐受霉菌的影响。
能耐受核辐照的影响。
最大倾斜度为22.5°。
在受到船舶正常振动时能可靠工作。
在受到地震情况下(4g)能可靠工作。
在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方。
在没有雨雪侵袭的地方。

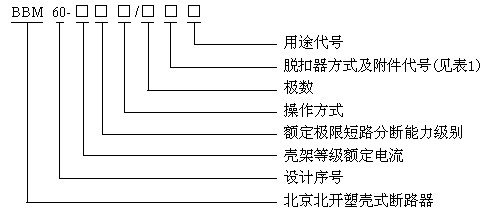

3、型号及含义



注：
配电用断路器无代号；保护电动机用断路器以2表示。
手柄直接操作无代号；电动操作作用P表示；转动手柄用Z表示。
按产品极数分为二极(100、225型)、三极与四极(BBM-1250无四极）。四极产品中中性极(N极)的
型式分四种：
A型：N极不安装过电流脱扣元件，且N极始终接通，不与其它三极一起合分;
B型：N极不安装过电流脱扣元件，且N极与其它三级一起合分；(N极先合后分);
C型：N极安装过电流脱扣元件，且N极与其它三级一起合分；(N极先合后分);
D型：N极安装过电流脱的元件，且N极始终接通，不与其它三极一起合分。
按额定电流(A)分：
BBM60-63为(6)、10、16、20、25、32、40、50、63A 九级(6A 规格无过载保护);
BBM60-100为(10)、16、20、25、32、40、50、63、80、100A十级；
BBM60-160为100、125、140、160四级；
BBM60-225为100、125、140、160、180、200、225A七级；
BBM60-400为225、250、315、350、400A五级；
BBM60-630为400、500、630A三级；
BBM60-800为630、700、800三级；［带( )为不推荐规格］
BBM60-1250为800、1000、1250A三级。
按接线方式分为板前接线、板后接线、插入式三种。
按过流脱扣器型式分热动－电磁(复式)型、电磁(瞬时)型两种。
按附属装置分带附属装置和不带附属装置两种：附属装置分内部装置和外部装置：
内部装置有分励脱扣器、欠电压脱扣器、辅助触头、报警触头四种；
外部装置有转动手柄操作机构、电动操作机构、联锁机构及辅助装置的接线端子等。
