DZS7系列断路器产品详细说明：

DZS7系列断路器

DZS7(3VU)系列电动机保护断路器适用于交流50/60Hz，额定绝缘电压750V，额定工作电压至660V，额定工作电流0.1A-63A,用于电动机过载保护，短路保护及断相保护，也可作为直接起动和分断电动机的全压起动器和额定电流由0.1A-63A的电路作为线路保护

主要技术参数

型号与规格	额定电流	电动机输出功率	整定电流		订货号	重量
DZS7-25(3VU13)			热过载脱扣器	瞬时过电流脱扣器
	0.16		0.1-0.16	1.9	DZS7-25(3VU13)-MB00	0.29 装 50只 47×29×17 毛重16 净重15
	0.24	0.06	0.16-0.24	2.9	-MC00
	0.4	0.09/0.1	0.24-0.4	4.8	-MD00
	0.6	0.12/0.1	0.4-0.6	7.2	-ME00
	1	0.25	0.6-1	12	-MF00
	1.6	0.37/0.5	1-1.6	19	-MG00
	2.4	0.75	1.6-2.4	29	-MH00
	3.2	1.1	2-3.2	38	-NH00
	4	1.1/1.5	2.4-4	48	-MJ00
	5	1.5/2.2	3.2-5	60	-NJ00
	6	2.2	4-6	72	-MK00
	8	3	5-8	96	-NK00
	10	3/4	6-10	120	-ML00
	13	4/5.5	8-13	156	-NL00
	16	7.5	10-16	190	-MM00
	20	7.5	14-20	240	-MN00
	25	11	18-25	300	-MP00
ZS7-63(3VU16)	1.6	0.37/0.55	1- 1.6	19	DZS7-63(3VU1)-MG00	0.76 20只 39.5×25×33.5 毛重16 净重15
	2.4	0.75	1.6-2.4	29	-MH00
	4	1.1/1.5	2.4-4	48	-MJ00
	6	2.2	4-6	72	-MK00
	10	3/4	6-10	120	-ML00
	16	5.5/7.5	10-16	190	-MM00
	25	11	16-25	300	-MN00
	32	15	22-32	380	-MP00
	40	18.5	28-40	480	-MQ00
	52	22	36-52	600	-MR00
	63	28	45-63	600	-LS00

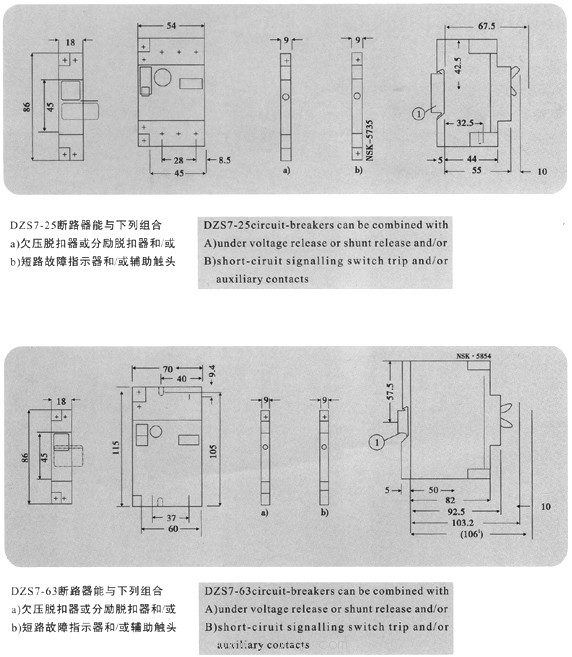

外形及安装尺寸



DZS7系列断路器
