 产品名称： QDX3系列单级蜗轮箱
型号规格： QDX3系列单级蜗轮箱
  放大图片 放大图片
产品类别： 常规产品 -- 泵阀管件 -- 手动执行机构
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13916950330
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
QDX3系列单级蜗轮箱产品详细说明：

QDX3系列单级蜗轮箱详细介绍：

部分回转型阀门手动装置
该产品是一种90°回转型驱动装置,适用于球阀、蝶阀、旋塞阀等类型阀门。特殊型可输出360°转角。产品共有10个型号。

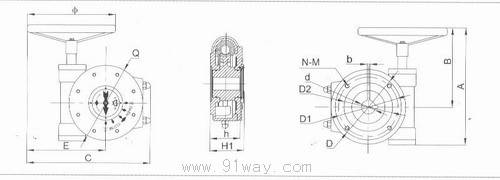

QDX3系列单级蜗轮箱外形尺寸

普通型连接数据表

外形尺寸
型号
位置
A
B
C
d
h
H
φ
φ1
2-b
N-M深
L
重量kg
QDX3-2
215
190
68
90
52
50
160
70
5
4-M8
12
8
QDX3-3
265
235
86
125
62
68
250
103
8
4-M10
23
13
QDX3-4
315
270
81
150
68
80
250
124
10
4-M12
23
16
QDX3-5
385
320
94
175
75
100
320
130
12
4-M16
25
23
QDX3-6
425
355
121
210
105
120
350
166
12
4-M20
37
37
QDX3-7
470
420
125
260
110
140
350
200
16
8-M16
27
48
QDX3-8
610
540
150
300
120
160
500
254
18
8-M16
27
71
QDX3-9
680
550
160
350
120
188
500
398
22
8-M20
45
95
QDX3-10
780
620
180
415
150
230
500
356
28
12-M20
50
160


QDX3系列单级蜗轮箱普通型连接数据表

技术数据
型号
2
3
4
5
6
7
8
9
10
速比
30:1
42:1
43:1
54:1
48:1
58:1
53:1
63:1
66:1
输入力矩Nm
40
78
98
112
122
133
156
156
156
输出力矩Nm
300
820
1050
1500
1460
1920
2060
2460
2574
旋转行程
90°
90°
90°
90°
90°
90°
90°
90°
90°
限位调整
±5°
±5°
±5°
±5°
±5°
±5°
±5°
±5°
±5°
连接尺寸
连接法兰φ
90
125
150
175
210
260
300
350
415
连接孔中心φ
70
102
125
140
165
200
254
298
356
法兰凹面φ
55×3
70×3
85×3
100×4
130×5
160×5
200×5
230×5
260×5
孔径：孔数
M8×4
M10×4
M12×4
M16×4
M20×4
M16×8
M16×8
M20×8
M20×12
轴孔直径mm
14～18
22～26
28～32
35～38
38～48
45～58
55～70
75～85
90～100
平键尺寸×条数×位置
5×5
8×7
10×8
12×8
12×8×2×
90°
16×10×2×
90°
18×11×2×
90°
22×14×2×
90°
28×16×2×
90°
安装高度
52
62
68
75
105
110
120
120
150
手轮直径φ
160
240
280
320
350
400
500
500
500
阀门参配
蝶阀参配DN
80-100
125-150
200-250
300-350
400-450
500-500
700
800
900-1000
球阀门参配DN
50
80
100
150
200
250-300
350
400
500

QDX3系列单级蜗轮箱

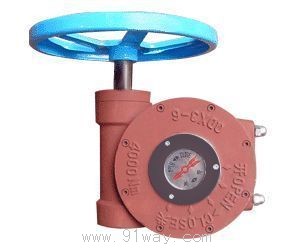

QDX3系列单级蜗轮箱（示意图）
