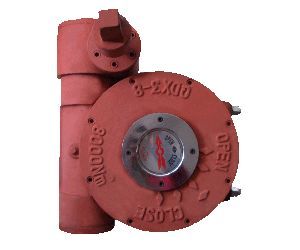

QDX3-G系列 部分回转型阀门手动装置
QDX3-G系列管网式蜗轮箱是一种90°回转驱动装置，适用于球阀、蝶阀、旋塞阀等类型阀门。特殊型可输出360°转角。产品共有12个型号。而且手轮方向朝上适用于管道阀门。
|
技术数据 |
|
|
型号 |
G3 |
G4 |
G5 |
G6 |
G7 |
G8 |
G9 |
G10 |
G11 |
G12 |
G13 |
G14 |
|
速比 |
399：1 |
409：1 |
513：1 |
450：1 |
550：1 |
500：1 |
600：1 |
1580：1 |
1950：1 |
2350：1 |
2650：1 |
2650：1 |
|
输入力矩Nm |
78 |
98 |
112 |
122 |
133 |
156 |
156 |
156 |
195 |
195 |
195 |
250 |
|
输出力矩Nm |
2334 |
3006 |
4309 |
4000 |
5480 |
5850 |
7020 |
18500 |
28500 |
34500 |
39000 |
50000 |
|
旋转行程 |
90° |
90° |
90° |
90° |
90° |
90° |
90° |
90° |
90° |
90° |
90° |
90° |
|
限位调整 |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
|
蝶阀参配DN |
125-150 |
200-250 |
300-350 |
400-450 |
500-600 |
700 |
800 |
900-1000 |
1100-1200 |
1400-1600 |
1800-2000 |
2400 |
|
球阀参配DN |
80 |
100 |
150 |
200 |
250-300 |
350 |
400 |
500 |
600 |
800 |
1000 |
1200 |
|
连接尺寸 |
|
|
连接法兰(D) |
125 |
150 |
175 |
210 |
260 |
300 |
350 |
415 |
475 |
560 |
650 |
800 |
|
连接孔中心(D1) |
102 |
125 |
140 |
165 |
200 |
254 |
298 |
356 |
406 |
483 |
590 |
720 |
|
法兰凹面(D2) |
70X3 |
85X3 |
100X4 |
130X5 |
160X5 |
200X5 |
230X5 |
260X5 |
300X8 |
370X8 |
490X8 |
600X8 |
|
孔数：孔径(N-M) |
4-M10 |
4-M12 |
4-M16 |
4-M20 |
8-M16 |
8-M16 |
8-M20 |
12-M20 |
12-M20 |
12-M22 |
12-M27 |
12-M30 |
|
标准轴孔(d) |
24 |
30 |
36 |
40 |
50 |
60 |
80 |
90 |
110 |
130 |
160 |
200 |
|
轴孔(dmin-max) |
22～26 |
28～32 |
35～38 |
38～48 |
45～58 |
55～70 |
75～85 |
90～100 |
98～120 |
115～145 |
160～180 |
200～250 |
|
平键X条数X90°（b） |
8X1 |
10X1 |
12X1 |
12X2 |
16X2 |
18X2 |
22X2 |
28X2 |
28X2 |
32X2 |
32X2 |
36X2 |
|
安装高度(h) |
62 |
68 |
75 |
105 |
110 |
120 |
120 |
150 |
180 |
195 |
205 |
250 |
|
手轮直径Ф |
240 |
280 |
320 |
320 |
350 |
400 |
500 |
500 |
600 |
600 |
600 |
600 |
|

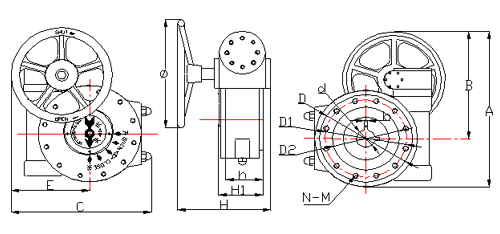

外形尺寸 |
|
|
型 号 |
G3 |
G4 |
G5 |
G6 |
G7 |
G8 |
G9 |
G10 |
G11 |
G12 |
G13 |
G14 |
|
A |
305 |
350 |
400 |
500 |
525 |
590 |
710 |
790 |
940 |
1070 |
1320 |
1600 |
|
B |
170 |
190 |
215 |
280 |
255 |
280 |
350 |
365 |
455 |
500 |
660 |
750 |
|
C |
260 |
310 |
340 |
385 |
415 |
500 |
600 |
640 |
750 |
890 |
1080 |
1300 |
|
E |
125 |
150 |
155 |
165 |
145 |
190 |
240 |
215 |
265 |
320 |
420 |
490 |
|
H |
170 |
180 |
190 |
205 |
250 |
320 |
320 |
350 |
380 |
460 |
560 |
660 |
|
H1 |
68 |
68 |
78 |
102 |
105 |
125 |
133 |
152 |
164 |
240 |
240 |
340 |
|
重量kg |
13kg |
20kg |
25kg |
45kg |
58kg |
90kg |
116kg |
195kg |
300kg |
600kg |
1000kg |
2000kg | |
