产品名称：

C系列双级配电动蜗轮箱

型号规格：

C系列双级配电动蜗轮箱

产品类别：

常规产品 -- 泵阀管件 -- 手动执行机构

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916950330

更多分享

产品简介：

（点击小图查看大图）

C系列双级配电动蜗轮箱产品详细说明：

C系列双级配电动蜗轮箱是二级齿轮变速配电装蜗轮箱，配上小电装而得到大力矩输出。适用于球阀、蝶阀、旋塞阀等类阀门。特殊型可输出360°转角。

技术参数
型号	C8#	C9#	C10#	C11#	C12#	C13#	C14#	C15#
速比	318:1	378:1	396:1	486:1	486:1	600:1	600:1	600:1
配对电装	Z20	Z30	Z45	Z60	Z90	Z120	Z180	Z250
输入力矩Nm	200	300	450	600	900	1200	1800	2500
输出力矩Nm	10600	18900	27900	72900	72900	120000	180000	250000
旋转行程	90⁰	90⁰	90⁰	90⁰	90⁰	90⁰	90⁰	90⁰
限位调整	±5⁰	±5⁰	±5⁰	±5⁰	±5⁰	±5⁰	±5⁰	±5⁰
连接尺寸
连接法兰(D)	300	350	415	475	550	650	800	1200
连接孔中心(D1)	254	298	356	406	483	590	720	1050
法兰凹面(D2)	200×5	230×5	260×5	300×8	370×8	490×8	600×8	900×10
孔数：孔径(N-M)	8-M20	8-M20	12-M20	12-M20	12-M22	12-M27	12-M30	16-M30
轴孔(dmin-max)	75-85	75-85	90-100	98-120	115-145	160-180	200-250	260-300
标准轴孔(d)	80	80	90	110	130	160	200	260
平键X条数X900(b)	22×2	22×2	28×2	28×2	32×2	32×2	36×2	45×2
安装高度(h)	120	120	150	180	195	205	250	300

A	577.5	627.5	753	873	1133	1273	1404	1770
B	272.5	272.5	327.5	327.5	423	423	520	520
C	555	590	687	787	922	1052	1359	1490
L	385	415	477	517	602	812	825	1025
H	150	150	170	200	220	240	350	405
箱体外径(Q)	340	410	480	590	690	840	1070	1400

C系列双级配电动蜗轮箱

C系列双级配电动蜗轮箱

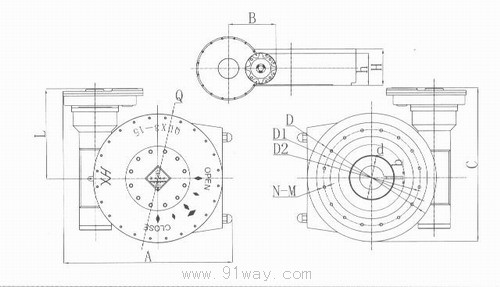

C系列双级配电动蜗轮箱（示意图）
