产品名称：

XJ系列山西式蜗轮箱

型号规格：

XJ系列山西式蜗轮箱

产品类别：

常规产品 -- 泵阀管件 -- 手动执行机构

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916950330

更多分享

产品简介：

（点击小图查看大图）

XJ系列山西式蜗轮箱产品详细说明：

XJ系列山西式蜗轮箱是一种90°回转型驱动装置,适用于球阀、蝶阀、旋塞阀等类阀门。产品共有6个型号。

型号	适用通径DN	d	b	t	D	D1	n-M×L	A	B	C	E	H	φ	输出扭距（NM）	重量（Kg）
XJ24	50-80	12.7	3	14.2	77	57	1-M6×13	201	148	249	45	75	150	170	5.2
	100	15.9	5	19.2	92	70
	125-150	19.05		21.4									300	270	8.8
XJ30	200	22.2	5	24.5	115	89	4-M12×15	315	238	300	63	85	300	700	12.3
	250	28.6	8	31.9
XJ50	300-350	31.8	8	35	140	108	4-M12×18	310	226	310	78	86	300	1200	14.4
XJ60	400	33.3	10	36.5	197	158.75	4-M18×26	400	270	400	120	125	300	2000	32.0
	450	38.1		41.5				410	277	450			400		34.3

型号	内孔	法兰外圆	中心距	平健T	连接孔	号码
24：1小	126	75	57.2	T3	M6-4	0
24：1	126	94	57.2	T3	M6-4	1
	16	94	70	T5	M8-4	2
	19	94	70	T5	M8-4	3
	20	94	70	T6	M8-4	4
	14	94	75	T5	M8-4	5
	16	94	75	T6	M8-4	6
	18	94	75	T6	M8-4	7
30：1小	22.2	115	89	T5	M12-4	8
30：1	22.2	115	89	T5	M12-4	9
	22.2	135	102	T6	M10-4	10
	24	135	102	T8	M10-4	11
	25	115	89	T8	M12-4	12
	28	115	89	T8	M12-4	13
	28.8	115	89	T8	M12-4	14
50：1	28	162	118	T8	M12-4	15
	30	162	118	T10	M12-4	16
	31.8	135	108	T8	M12-4	17
60：1	32	185	160	T10	M16-4	18
24：1	12	94	57	T5	M6-4	19
	16	94	70	T5	M8-4	20
	18	94	70	T5	M8-4	21
20：1	12	75	57	T3	6-4	22
24：1	12	94	57	T3	6-4	23
	15	94	70	T5	M8-4	24
	18	94	70	T5	M8-4	25
30：1小	20	115	89	T5	M12-4	26
30：1小	24	115	89	T8	M12-4	27
50：1	30	185	108	T10	M12-4	28
50：1	32	185	108	T10	M12-4	29
30：1小	18	94	70	T5	M10-4	30

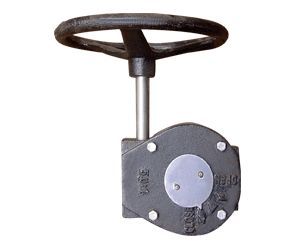

XJ系列山西式蜗轮箱

XJ系列山西式蜗轮箱

XJ系列山西式蜗轮箱（示意图）
