 产品名称： UKX系列外球面球轴承
型号规格： UKX系列外球面球轴承
  放大图片 放大图片
产品类别： 常规产品 -- 机械传动 -- 外球面球轴承
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13371811002
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
UKX系列外球面球轴承产品详细说明：
UKX系列外球面球轴承

Unit No. Dimensions mm in. Dynamic
load
ratings N		 Static
load
ratings N		 Weight(kg)
d D B C d1 B1 B2 d2 F
UKX05;H2305 25 62 26 19 20 35 8 38 5 19500 11300 0.37
UKX05;HE2305 0.9845 2.4409 1.0236 0.748 3/4 1.378 0.315 1.496 0.197 19500 11300 0.37
UKX06;H2306 30 72 29 20 25 38 8 45 5.7 25700 15300 0.59
UKX06:HS2306 1.1811 2.8346 1.1417 0.7874 7/8 1.496 0.315 1.771 0.244 25700 15300 0.59
UKX06;HE2306 1.1811 2.8346 1.1417 0.7874 7/8 1.496 0.315 1.771 0.244 25700 15300 0.59
UKX07;H2307 35 80 31 21 30 43 9 52 6.2 29500 18100 0.75
UKX07;HS2308 1.378 3.1496 1.2205 0.8268 1-1/8 1.693 0.354 2.047 0.244 29500 18100 0.75
UKX08;H2308 40 85 31 22 35 46 10 58 6.4 31600 20600 0.86
UKX08;HE2308 1.5748 3.3465 1.2205 8.661 1-1/4 1.811 0.394 2.284 0.252 31600 20600 0.86
UKX09;HS2308 1.5748 3.3465 1.2205 8.661 1-3/8 1.811 0.394 2.284 0.252 31600 20600 0.86
UKX09;H2309 45 90 32 24 40 50 11 65 6.5 35000 23200 0.96
UKX09;HA2309 1.7717 3.5433 1.2598 0.9449 1-7/16 1.969 0.433 2.559 0.256 35000 23200 0.96
UKX09;HE2309 1.7717 3.5433 1.2598 0.9449 1/12 1.969 0.433 2.559 0.256 35000 23200 0.96
UKX09;HS2309 1.7717 3.5433 1.2598 0.9449 1-5/8 1.969 0.433 2.559 0.256 35000 23200 0.96
UKX10;H2310 50 100 35 25 45 55 12 70 7 43500 29200 1.34
UKX10;HS2310 1.9685 3.937 1.378 0.6843 1-5/8 2.165 0.472 2.756 0.726 43500 29200 1.34
UKX11;HA2310 1.9685 3.937 1.378 0.6843 1-11/16 2.165 0.472 2.756 0.726 43500 29200 1.34
UKX11;HE2310 1.9685 3.937 1.378 0.6843 1-3/4 2.165 0.472 2.756 0.726 43500 29200 1.34
UKX11;H2311 55 110 38 27 50 59 12 75 7.6 47700 32900 1.67
UKX11;HS2311 2.1654 4.3307 1.496 1.063 1-7/8 2.323 0.472 2.953 0.299 47700 32900 1.67

Unit No. Dimensions mm in. Dynamic
load
ratings N		 Static
load
ratings N		 Weight(kg)
d D B C d1 B1 B2 d2 F
UKX11;HA2311 2.1654 4.3307 1.496 1.063 1-15/16 2.323 0.472 2.953 0.299 47700 32900 1.67
UKX11:HE2311 2.1654 4.3307 1.496 1.063 2 2.323 0.472 2.953 0.299 47700 32900 1.67
UKX12:H2312 60 120 40 28 55 62 13 80 8.5 57500 40000 1.84
UKX12:HS2312 2.3622 4.7244 1.5748 1.1024 2-1/8 2.441 0.512 3.15 0.335 57500 40000 1.84
UKX13;H2313 65 125 40 29 60 65 14 85 8.9 60800 45000 2.15
UKX13;HA2313 2.5591 4.9213 1.5748 1.1417 2-3/16 2.559 0.551 3.346 0.35 60800 45000 2.15
UKX13;HE2313 2.5591 4.9213 1.5748 1.1417 2-1/4 2.559 0.551 3.346 0.35 60800 45000 2.15
UKX13;HS2313 2.5591 4.9213 1.5748 1.1417 2-3/8 2.559 0.551 3.346 0.35 60800 45000 2.15
UKX15;HS2315 75 140 45 32 65 73 15 98 9.5 71500 54200 3.05
UKX15;HA2315 2.9528 5.5118 1.7717 1.2598 2-7/16 2.874 0.591 3.858 0.374 71500 54200 3.05
UKX15;HS2315 2.9528 5.5118 1.7717 1.2598 2-1/2 2.874 0.591 3.858 0.374 71500 54200 3.05
UKX16;H2316 80 150 46 34 70 78 17 105 10.2 83500 64000 3.95
UKX16;HA2316 3.1496 0.9055 1.811 1.3386 2-1 1/16 3.071 0.669 4.134 0.402 83500 64000 3.95
UKX16;HS2316 3.1496 0.9055 1.811 1.3386 2-3/4 3.071 0.669 4.134 0.402 83500 64000 3.95
UKX17;H2317 85 160 47 36 75 82 18 110 11.2 96000 71500 4.83
UKX17;HA2317 3.3465 6.2992 1.8504 1.4173 2-15/16 3.228 0.709 4.331 0.441 96000 71500 4.83
UKX17;HE2317 3.3465 6.2992 1.8504 1.4173 3 3.228 0.709 4.331 0.441 96000 71500 4.83
UKX18;H2320 90 170 50 39 80 86 18 120 12.5 109000 82000 5.45
UKX18:HA2320 3.5433 6.6929 1.9685 1.5354 3-3/16 3.386 0.709 4.724 0.492 109000 82000 5.45
UKX20;H2320 100 190 54 43 90 97 20 130 13.7 133000 105000 7.51

Unit No. Dimensions mm in. Dynamic
load
ratings N		 Static
load
ratings N		 Weight(kg)
d D B C d1 B1 B2 d2 F
UKX20;HA2320 3.937 7.4803 2.126 1.6929 3-17/32 3.8189 0.7874 5.1181 0.539 133000 105000 7.51

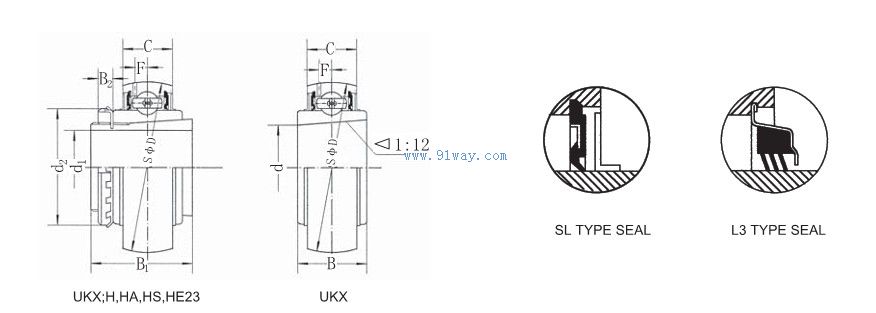

UKX系列外球面球轴承外形尺寸

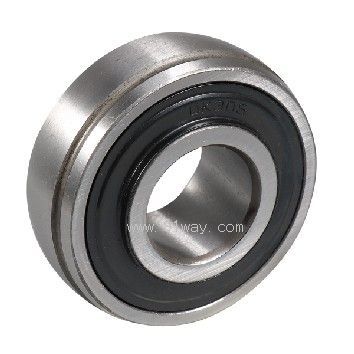

UKX系列外球面球轴承

UKX系列外球面球轴承
UKX系列外球面球轴承（示意图）
