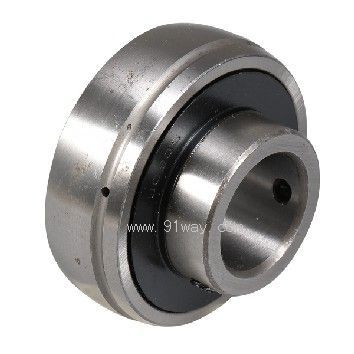

 产品名称： UC3系列外球面球轴承
型号规格： UC3系列外球面球轴承
  放大图片 放大图片
产品类别： 常规产品 -- 机械传动 -- 外球面球轴承
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13371811002
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
UC3系列外球面球轴承产品详细说明：
UC3系列外球面球轴承

Unit No. Dimensions mm in. Dynamic
load
ratings N		 Static
load
ratings N		 Weight(kg)
d D B C S s1 G ds F
UC305 25 62 38 20 15 23 6 M6×1 5.4 22400 11500 0.35
UC305-13 13/16 2.4409 1.4961 0.7874 0.591 0.906 0.236 1/4-28UNF 0.213 22400 11500 0.4
UC305-14 7/8 2.4409 1.4961 0.7874 0.591 0.906 0.236 1/4-28UNF 0.213 22400 11500 0.38
UC305-15 15/16 2.4409 1.4961 0.7874 0.591 0.906 0.236 1/4-28UNF 0.213 22400 11500 0.36
UC305-16 1 2.4409 1.4961 0.7874 0.591 0.906 0.236 1/4-28UNF 0.213 22400 11500 0.35
UC306 30 72 43 23 17 26 6 M6X1 5.7 26700 15000 0.56
UC306-17 1/16 2.8346 1 .6929 0.9055 0.669 1.024 0.236 1/4-28UNF 0.225 26700 15000 0.61
UC306-18 1-1/8 2.8346 1 .6929 0.9055 0.669 1.024 0.236 1/4-28UNF 0.225 26700 15000 0.58
UC306-19 1-3/16 2.8346 1 .6929 0.9055 0.669 1.024 0.236 1/4-28UNF 0.225 26700 15000 0.56
UC307 35 80 48 25 19 29 8 M8X1 6.2 33500 19100 0.71
UC307-20 1-1/4 3.1496 1.8898 0.9843 0. 748 1.142 0.315 5/16-24UNF 0.224 33500 19100 0.77
UC307-21 1-5/16 3.1496 1.8898 0.9843 0. 748 1.142 0.315 5/16-24UNF 0.224 33500 19100 0.74
UC307-22 1-3/8 3.1496 1.8898 0.9843 0. 748 1.142 0.315 5/16-24UNF 0.224 33500 19100 0.71
UC307-23 1-7/16 3.1496 1.8898 0.9843 0. 748 1.142 0.315 5/16-24UNF 0.224 33500 19100 0.68
UC308 40 90 52 27 19 33 10 M10X1 7 40500 24000 0.96
UC308-24 1-1/2 3.5433 2.0472 1.063 0.748 1.299 0.394 3/8-24UNF 0.276 40500 24000 1.01
UC308-25 1-9/16 3.5433 2.0472 1.063 0.748 1.299 0.394 3/8-24UNF 0.276 40500 24000 0.97
UC309 45 100 57 30 22 35 10 0.394 M10X1 7.8 52800 31800 1.28
UC309-26 1-5/8 3.937 2.2441 1.1811 0.866 1.378 0.394 3/8-24UNF 0.307 52800 31800 1.39
UC309-27 1-11/16 3.937 2.2441 1.1811 0.866 1.378 0.394 3/8-24UNF 0.307 52800 31800 1.35

Unit No. Dimensions mm in. Dynamic
load
ratings N		 Static
load
ratings N		 Weight(kg)
d D B C S s1 G ds F
UC309-28 1-3/4 3.937 2.2441 1.1811 0.866 1.378 0.394 3/8-24UNF 0.307 52800 31800 1.3
UC310 50 110 61 32 22 39 12 M12X1.5 8.5 61800 37900 1.65
UC310-29 1-13/16 4.3307 2.4016 1.2598 0.866 1. 535 0.472 1/2-20UNF 0.335 61800 37900 1.97
UC310-30 1-7/8 4.3307 2.4016 1.2598 0.866 1. 535 0.472 1/2-20UNF 0.335 61800 37900 1.74
UC310-31 1-15/16 4.3307 2.4016 1.2598 0.866 1. 535 0.472 1/2-20UNF 0.335 61800 37900 1.68
UC311 55 120 66 34 25 41 12 M12X1.5 9.2 71500 44700 2.07
UC311-32 2 4.7244 2.5984 1.3386 0.984 1.614 0.472 1/2-20UNF 0.362 71500 44700 2.25
UC311-33 2-1/16 4.7244 2.5984 1.3386 0.984 1.614 0.472 1/2-20UNF 0.362 71500 44700 2.18
UC311-34 2-1/8 4.7244 2.5984 1.3386 0.984 1.614 0.472 1/2-20UNF 0.362 71500 44700 2.12
UC311-35 2-3/16 4.7244 2.5984 1.3386 0.984 1.614 0.472 1/2-20UNF 0.362 71500 44700 2.04
UC312 60 130 71 36 26 45 12 M12X1.5 9.8 81700 51800 2.6
UC312-36 2-1/4 5.1181 2.7953 1.4173 1.0236 1.772 0.472 1/2-20UNF 0.386 81700 51800 2.75
UC312-37 2-5/16 5.1181 2.7953 1.4173 1.0236 1.772 0.472 1/2-20UNF 0.386 81700 51800 2.67
UC312-38 2-3/8 5.1181 2.7953 1.4173 1.0236 1.772 0.472 1/2-20UNF 0.386 81700 51800 2.58
UC312-39 2-7/16 5.1181 2.7953 1.4173 1.0236 1.772 0.472 1/2-20UNF 0.386 81700 51800 2.5
UC313 65 140 75 38 30 45 12 M12X1.5 10.5 92500 60000 3.25
UC313-40 2-1/2 5.5118 2.9528 1 .4961 1.181 1.772 0.472 1/2-20UNF 0.413 92500 60000 3.34
UC313-41 2-9/16 5.5118 2.9528 1 .4961 1.181 1.772 0.472 1/2-20UNF 0.413 92500 60000 3.24
UC314 70 150 78 40 33 45 12 M12X1.5 11.1 104500 68000 3.89
UC314-42 2-5/8 5.9055 3.0708 1 .5748 1.299 1.772 0.472 1/2-20UNF 0.437 104500 68000 4.11

Unit No. Dimensions mm in. Dynamic
load
ratings N		 Static
load
ratings N		 Weight(kg)
d D B C S s1 G ds F
UC314-43 2-11/16 5.9055 3.0708 1 .5748 1.299 1.772 0.472 1/2-20UNF 0.437 104500 68000 4
UC314-44 2-3/4 5.9055 3.0708 1 .5748 1.299 1.772 0.472 1/2-20UNF 0.437 104500 68000 3.9
UC315 75 160 82 42 32 50 14 M14X1.5 11.8 113000 77000 4.72
UC315-45 2-13/16 6.2992 3.2283 1.6535 1.26 1.969 0.551 9/16-18UNF 0.465 113000 77000 4.99
UC315-46 2-7/8 6.2992 3.2283 1.6535 1.26 1.969 0.551 9/16-18UNF 0.465 113000 77000 4.85
UC315-47 2-15/16 6.2992 3.2283 1.6535 1.26 1.969 0.551 9/16-18UNF 0.465 113000 77000 4.76
UC315-48 3 6.2992 3.2283 1.6535 1.26 1.969 0.551 9/16-18UNF 0.465 113000 77000 4.63
UC316 80 170 86 44 34 52 14 M14X1.5 12.5 123000 86500 5.55
UC316-49 3-1/16 6.6929 3.3858 1.7323 1.339 2.047 0.551 9/16-18UNF 0.492 123000 86500 5.72
UC316-50 3-1/8 6.6929 3.3858 1.7323 1.339 2.047 0.551 9/16-18UNF 0.492 123000 86500 5.58
UC316-51 3-3/16 6.6929 3.3858 1.7323 1.339 2.047 0.551 9/16-18UNF 0.492 123000 86500 5.49
UC317 85 180 96 46 40 56 16 M16X1.5 13.1 132600 96500 6.67
UC317-52 3-1/4 7.0866 3.7795 1.811 1.575 2.205 0.63 5/8-18UNF 0.516 132600 96500 6.89
UC317-53 3-5/16 7.0866 3.7795 1.811 1.575 2.205 0.63 5/8-18UNF 0.516 132600 96500 6.76
UC317-55 3-7/16 7.0866 3.7795 1.811 1.575 2.205 0.63 5/8-18UNF 0.516 132600 96500 6.44
UC31S 90 190 96 48 40 56 16 M16X1.5 13.8 144000 108000 7.56
UC318-55 3-7/16 7.4803 3.7795 1.8898 1.575 2.205 0.63 5/8-18UNF 0.543 144000 108000 7.85
UC318-56 3-1/2 7.4803 3.7795 1.8898 1.575 2.205 0.63 5/8-18UNF 0.543 144000 108000 7.67
UC319 95 200 103 50 41 62 16 M16X1.5 14.7 156600 122000 8.7
UC319-58 3-5/8 7.874 4.0551 1.9685 1.614 2.441 0.63 5/8-18UNF 0.579 156600 122000 9.03

Unit No. Dimensions mm in. Dynamic load ratings N Static load ratings N Weight(kg)
d D B C S s1 G ds F
UC319-59 3-11/16 7.874 4.0551 1.9685 1.614 2.441 0.63 5/8
-18UNF		 0.579 156600 122000 8.85
UC319-60 3-3/4 7.874 4.0551 1.9685 1.614 2.441 0.63 5/8
-18UNF		 0.579 156600 122000 8.66
UC320 100 215 108 54 42 66 18 M18X1.5 15.7 17300 141000 11.2
UC320-64 4 8.4646 4.252 2.126 1.6535 2.5984 0.7087 M18X1.5 0.618 17300 141000 11
UC322 110 240 9.4488 117 4.6063 60 2.3622 46 1.8110 71 2.7953 18 0.7087 M18X1.5 17.7
0.697		 205000 179000 15.1
UC324 120 260 10.2362 126 4.9606 64 2.5197 51 2.0079 75 2.9528 18 0.7087 M18x1.5 19
0.748		 227000 207000 19
UC326 130 280 11.0236 135 5.3150 68 2.6771 54 2.1260 81 3.1890 20 0.7874 M20x1 .5 20
0.787		 253000 241000 23.6
UC328 140 300 11.810 145 5.7087 72 2.8346 59 2.3228 86 3.3858 20 0.7874 M20x1.5 22
0.866		 274000 272000 29.4

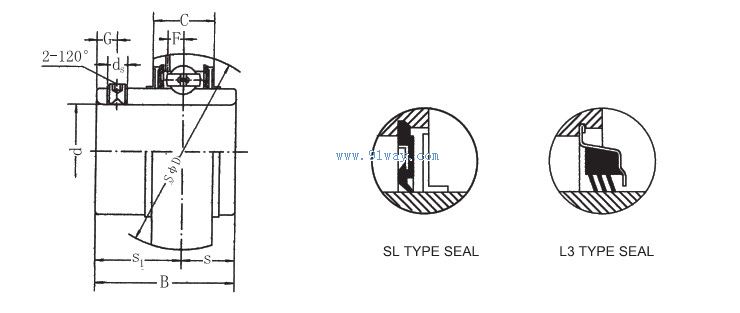

UC3系列外球面球轴承外形尺寸

UC3系列外球面球轴承
UC3系列外球面球轴承（示意图）
