 产品名称： UK3系列外球面球轴承
型号规格： UK3系列外球面球轴承
  放大图片 放大图片
产品类别： 常规产品 -- 机械传动 -- 外球面球轴承
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13371811002
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
UK3系列外球面球轴承产品详细说明：
Unit No. Dimensions mm in. Dynamic
load
ratings N		 Static
load
ratings N		 Weight(kg)
d D B C d1 B1 B2 d2 F
UK305;H2305 25 62 26 20 20 35 8 38 5.4 22400 11500 0.39
UK305;HE2305 0.9843 2.4409 1.0236 0.7874 /4 1.378 0.135 1.496 0.213 22400 11500 0.39
UK306;H2306 30 72 29 23 25 38 8 45 5.7 26700 15000 0.59
UK306;HS2306 1.1811 2.8346 1.1417 0.9055 7/8 1.496 0.315 1.772 0.244 26700 15000 0.59
UK306;HE2306 1.1811 2.8346 1.1417 0.9055 1 1.496 0.315 1.772 0.244 26700 15000 0.59
UK307;H2307 UK307;HS2307 35 80 33 25 30 43 9 52 6.2 33500 19100 0.75
UK307;HS2307 1.378 3.1496 1.2992 0.9843 1-1/8 1.693 0.354 2.047 0.244 33500 19100 0.75
UK308;H2308 40 90 34 27 35 46 10 58 7 40500 24000 1
UK308;HE2308 1.5748 3.5433 1.3386 1.063 1-1/4 1.811 0.394 2.283 0.276 40500 24000 1
UK308;HS2308 1.5748 3.5433 1.3386 1.063 1-3/8 1.811 0.394 2.283 0.276 40500 24000 1
UK309:H2309 45 100 37 30 40 50 12 65 7.8 52800 31800 1.35
UK309:HA2309 1.7717 3.937 1.4567 1.1611 1-7/16 1.969 0.433 2.559 0.307 52800 31800 1.35
UK309;HE2309 1.7717 3.937 1.4567 1.1611 1/12 1.969 0.433 2.559 0.307 52800 31800 1.35
UK309;HS2309 1.7717 3.937 1.4567 1.1611 1-5/8 1.969 0.433 2.559 0.307 52800 31800 1.35
UK310:H2310 50 110 41 32 45 55 12 70 8.5 61800 37900 1.77
UK310;HS2310 1.9685 4.3307 1.6142 1.2598 1-5/8 2.165 0.472 2.756 0.335 61800 37900 1.77
UK310;HA2310 1.9685 4.3307 1.6142 1.2598 1-11/16 2.165 0.472 2.756 0.335 61800 37900 1.77
UK310;HE2310 1.9685 4.3307 1.6142 1.2598 1-3/4 2.165 0.472 2.756 0.335 61800 37900 1.77
UK311;H2311 55 120 44 34 50 59 12 75 9.2 71500 44700 2.21
UK311;HS2311 2.1654 4.7244 1.7323 1.3386 1-7/8 2.323 0.472 2.953 0.362 71500 44700 2.21

Unit No. Dimensions mm in. Dynamic
load
ratings N		 Static
load
ratings N		 Weight(kg)
d D B C d1 B1 B2 d2 F
UK311;HA2311 2.1654 4.7244 1.7323 1.3386 1-15/16 2.323 0.472 2.953 0.362 71500 44700 2.21
UK311;HE2311 2.1654 4.7244 1.7323 1.3386 2 2.323 0.472 2.953 0.362 71500 44700 2.21
UK312:H2312 60 130 47 36 55 62 13 80 9.8 81700 51800 2.54
UK312;HS2312 2.3622 5.1181 1.8504 1.4173 2-1/8 2.441 0.512 3.15 0.386 81700 51800 2.54
UK313;H2313 65 140 49 38 60 65 14 85 10.5 92500 60000 3.27
UK313;HA2313 2.5591 5.5118 1.9291 1.4961 2-3/16 2.559 0.551 3.346 0.413 92500 60000 3.27
UK313;HE2313 2.5591 5.5118 1.9291 1.4961 2-1/4 2.559 0.551 3.346 0.413 92500 60000 3.27
UK313;HS2313 2.5591 5.5118 1.9291 1.4961 2-3/8 2.559 0.551 3.346 0.413 92500 60000 3.27
UK315;H2315 75 160 55 42 65 73 15 98 11.8 113000 77000 4.85
UK315;HA2315 2.9528 6.2992 2.1654 1.6535 2-7/16 2.874 0.591 3.858 0.465 113000 77000 4.85
UK315;HE2315 2.9528 6.2992 2.1654 1.6535 2-1/2 2.874 0.591 3.858 0.465 113000 77000 4.85
UK316;H2316 80 170 55 44 70 78 17 105 12.5 123000 86500 5.67
UK316;HA2316 3.1496 6.6929 2.1654 1.7323 2-11/16 3.071 0.669 4.134 0.492 123000 86500 5.67
UK316;HE2316 3.1496 6.6929 2.1654 1.7323 2-3/4 3.071 0.669 4.134 0.492 123000 86500 5.67
UK317;H2317 85 180 60 46 75 82 18 110 13.1 132000 96500 6.75
UK317;HA2317 3.3465 7.0866 2.3622 1.811 2-15/16 3.228 0.709 4.331 0.516 132000 96500 6.75
UK317;HE2317 3.3465 7.0866 2.3622 1.811 3 3.228 0.709 4.331 0.516 132000 96500 6.75
UK318;H2318 90 190 63 48 80 86 18 120 13.8 144000 108000 7.99
UK318;HA2318 3.5433 7.4803 2.48 1.8898 3-3/16 3.386 0.709 4.724 0.441 144000 108000 7.99
UK319;H2319 95 200 66 50 85 90 19 125 14.7 156600 122000 9.23

Unit No. Dimensions mm in. Dynamic
load
ratings N		 Static
load
ratings N		 Weight(kg)
d D B C d1 B1 B2 d2 F
UK319;HA2319 3.7402 7.874 2.5984 1.9685 3-5/16 3.543 0.748 8.465 0.579 156600 122000 9.23
UK320;H2320 100 215 68 54 90 97 20 130 15.7 173000 141000 10.85
UK320;HA2320 3.937 8.4646 2.6771 2.126 3-7/16 3.814 0.787 5.118 0.618 173000 141000 10.85
UK322;H2322 110 240 78 60 100 105 21 145 17.7 205000 179000 14.94
UK322;HA2322 4.3307 9.4488 3.0709 2.3622 3-15/16 4.134 0.827 5.709 0.697 205000 179000 14.94
UK324;H2324 120 260 87 64 110 112 22 1.55 19 227000 207000 19.29
UK324;HA2324 4.7244 10.2362 3.4252 2.5197 4-3/16 4.41 0.866 6.102 0.748 227000 207000 19.29
UK324;H2324 120 260 87 64 110 112 22 1.55 19 227000 207000 19.29
UK324;HA2324 4.7244 10.2362 3.4252 2.5197 4-3/16 4.41 0.866 6.102 0.748 227000 207000 19.29
UK326;H2326 130 280 87 68 115 121 23 165 20 253000 241000 23.4
UK326;HA2326 5.1181 11.0236 3.4252 2.6771 4-7/16 4.764 0.906 6.496 0.787 253000 241000 23.4
UK328;H2328 140 300 97 72 125 131 24 180 22 274000 272000 29.45
UK328;HA2328 5.5118 11.811 3.8189 2.8189 4-15/16 5.158 0.945 7.087 0.866 274000 272000 29.45

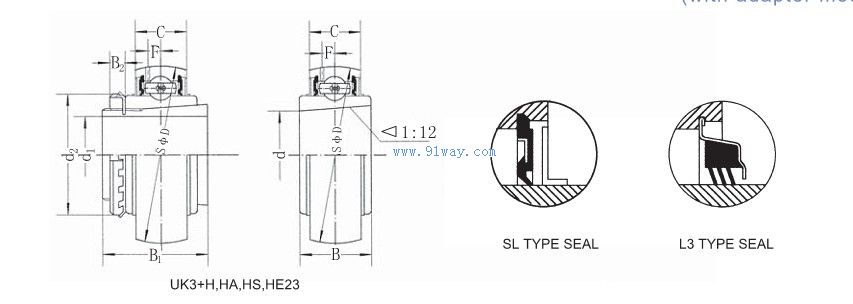

UK3系列外球面球轴承外形尺寸

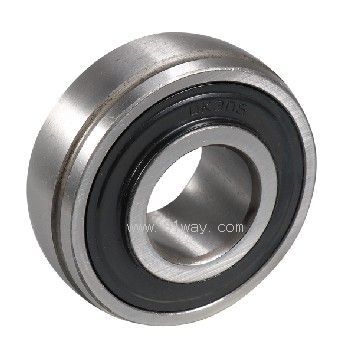

UK3系列外球面球轴承
UK3系列外球面球轴承（示意图）
